大型LED广告牌在付费户外数字广告时段哪怕只黑屏90秒，也不仅仅是丢失一帧画面——它还会触发服务水平协议（SLA）中的违约条款。解决办法并非更换更大功率的电源，而是采用设计合理的三相电源配置，并搭配容量合适的UPS不间断电源系统。以下是简要概述，之后我们将深入探讨：
| 屏幕尺寸 | 推荐电源配置 | 最小UPS拓扑结构 | 典型运行时目标 |
| 小于15平方米 | 单相，220–240V | 线交互 | 5-10分钟（桥接至发电机） |
| 15–60 平方米 | 三相，380/415伏 | 在线双重转换 | 10-20分钟 |
| 60平方米以上/多面墙数字户外广告网络 | 三相，N+1冗余 | 在线双重转换 + ATS | 至少20-30分钟 |
那张桌子就是最终目标。本指南的其余部分将解释我们是如何到达那里的，更重要的是，解释为什么在任何一个决策点上做出错误的选择都会悄无声息地破坏其他两个决策点。
大多数供应商的规格表都不会告诉你这一点：LED灯箱的额定功率和实际电网需求是两个不同的数值，而这两者之间的差距正是系统集成商容易遭受损失的地方。根据我们在三大洲调试户外数字户外广告（DOOH）装置的经验，我们诊断出的与电源相关的现场故障中，约有40%并非电源本身故障，而是由于相序配置不匹配或UPS功率不足造成的——这些UPS是根据铭牌功率而非实际峰值功率来指定的。本指南旨在帮助那些必须一次性正确计算功率的人员——参与合同竞标的系统集成商、计划搭建临时设备的活动制作公司，以及无法承受已售出广告位的屏幕出现计划外停机的DOOH媒体所有者。
为什么没有合理电气设计的LED广告牌会失效
LED广告牌并非像白炽灯广告牌那样的被动式电气负载。它是由多个开关电源（SMPS）组成的分布式阵列，每个电源都通过恒流驱动器驱动数千个LED像素，所有电源同时以高频开关。正是这种开关特性使得LED广告牌的电气设计变得异常复杂——而这恰恰是大多数通用“LED功耗”文章所忽略的重点。
电力中断的隐性成本
对于户外数字广告网络运营商而言，停机并非技术上的不便，而是合同责任。程序化户外数字广告合同中越来越多地包含正常运行时间保证条款，如果屏幕在广告投放过程中离线，不仅会损失该广告位的收入，还可能触发整个广告投放周期内的补救义务。对于活动制作公司而言，损失更为惨重：舞台LED屏幕在直播过程中断电并非简单的费用项目，而是会影响集成商声誉的事件，甚至会影响到下一次的竞标。根据大型显示屏运营商的行业基准数据，计划外断电仍然是户外数字广告服务水平协议（SLA）纠纷的三大主要原因之一，甚至超过了内容错误和亮度合规性问题。
大型户外显示器常见断电模式
在实际应用中，反复出现三种故障模式：
-
中性线过热——由不平衡的三相负载引起，其中 LED 灯箱的接线没有考虑它们落在哪一相上，导致谐波电流集中在中性线上。
-
峰值白帧内容导致断路器跳闸——安装的系统是按平均功率而不是峰值功率设计的，因此明亮的创意素材会触发从未为其额定功率的保护装置。
-
电压骤降后驱动器级联故障——LED 驱动器开关电源单元对电压骤降很敏感；如果没有 UPS 或自动转换开关来弥补电压差距，短暂的市电电压骤降可能会同时损坏数十个驱动器，使五分钟的停电变成两周的维修周期。
这些问题都可以在设计阶段避免。安装后，如果不进行代价高昂的改造，这些问题都无法避免——正因如此，相序配置和UPS容量的选择应该在项目初期就确定，而不是在屏幕发货后才临时添加。

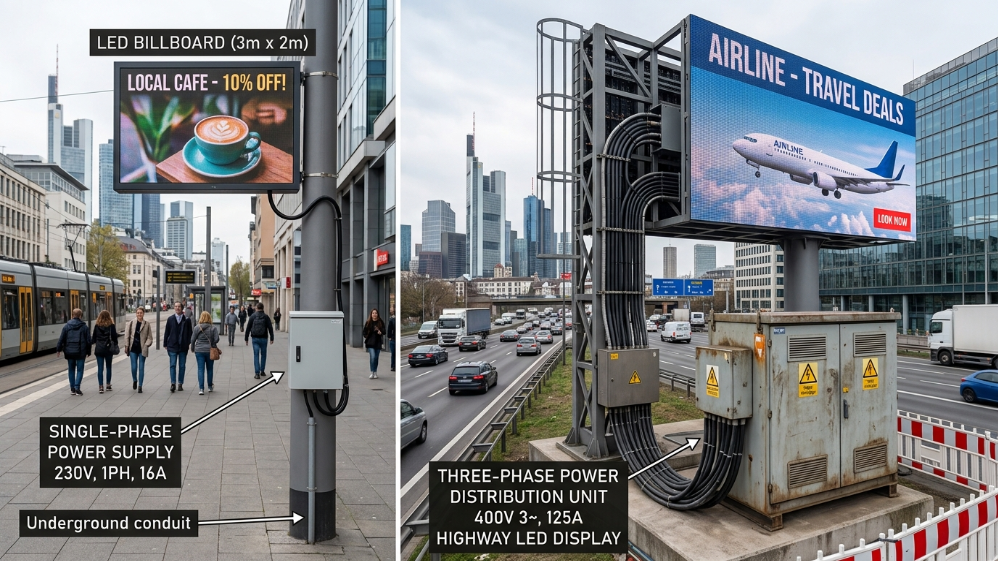

单相电源与三相电源：选择合适的配置
单相电源仍然可行的时机
对于面积小于约 15 平方米的室内屏幕和小型户外显示屏，单相 220-240V 电源通常就足够了，而且审批和安装也简单得多。负载较小，因此相序不平衡的风险可以忽略不计，而三相供电的成本与负载大小不成正比。
为什么大型户外数字广告装置需要三相电源
一旦项目进入永久性广告牌领域——例如面向高速公路的数字广告牌或多面墙的 DOOH 装置——三相电源（在大多数国际市场通常为 380/415V）就成为标准，这是出于良好的工程原因，而不仅仅是惯例。
功能→优势，用通俗易懂的方式解释给非电气工程师的买家：三相电源将总电流分配到三根导线上，而不是强制电流通过一根导线。其直接的商业优势在于：在相同功率输出下，可以使用更细的导线；在远离公用设施连接点的广告牌上，长距离电缆传输过程中电压降更小；更重要的是，即使第三相发生故障导致保护装置跳闸，也能继续从两相供电，从而在屏幕完全变黑之前争取时间。
了解中性线电流和负载不平衡

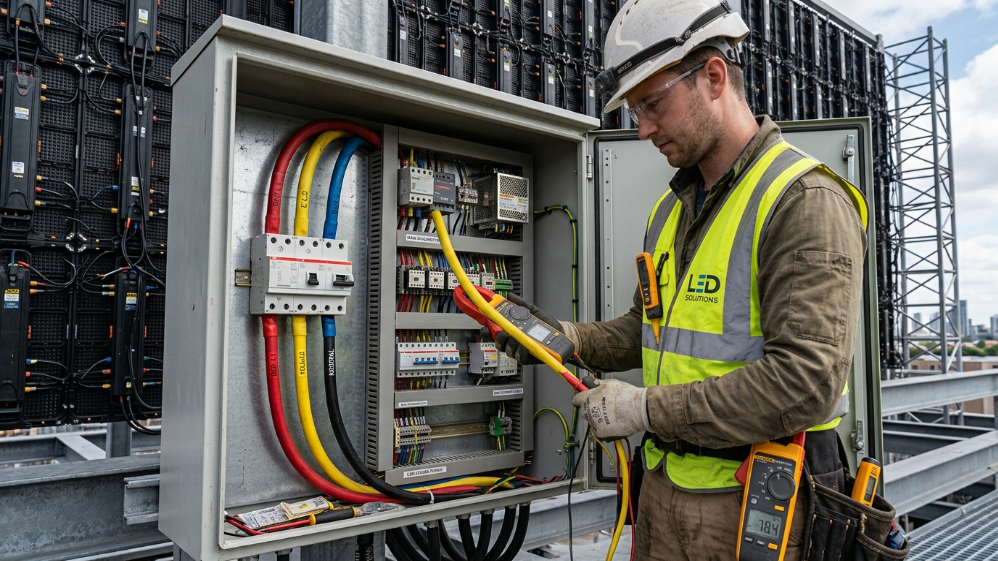

正是这个技术细节区分了合格的电气设计与潜在的安全隐患。LED驱动开关电源属于非线性负载：它们以短脉冲而非平滑的正弦波形式汲取电流，这会产生谐波成分——尤其是三次谐波，这些谐波不会像平衡的线性负载那样在各相之间相互抵消。如果集成商在未考虑这一点的情况下将LED灯箱连接到各相上，谐波电流就会在零线上叠加而不是相互抵消，最终导致零线承载的电流可能超过任何单相电流——而标准电路保护装置无法检测到这种情况。实际的解决方法是在灯箱接线过程中进行有意识的负载平衡，并在调试期间使用钳形表对所有三相和零线进行确认，而不是仅仅根据配电盘上的参数表进行推断。

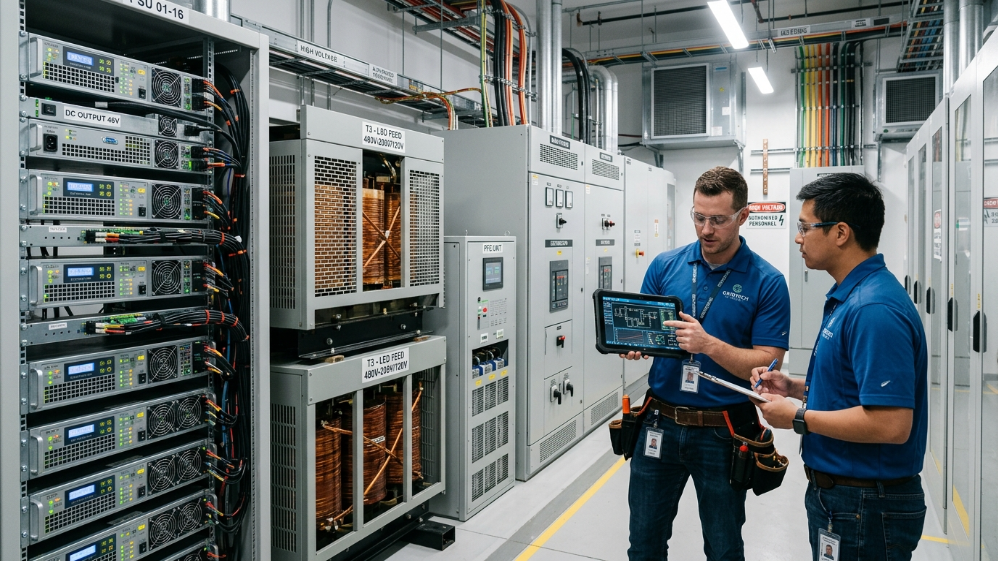

功率因数校正和元件尺寸
这里有一个数字比其他任何数字都更容易让系统集成商犯错：LED灯箱规格表上标注的功率是实际功率，而不是视在功率。由于LED开关电源（SMPS）单元消耗的是非正弦电流，驱动器内部的功率因数校正（PFC）电路决定了上游断路器、变压器和UPS实际需要处理的视在功率（kVA）。一个额定实际功率为20kW、经PFC校正后的功率因数为0.95的灯箱阵列大约需要21kVA的上游容量——但如果使用功率因数未经校正的廉价驱动器，功率因数降至0.7，那么同样的20kW负载则需要近29kVA的上游容量。这种差异并非微不足道。它决定了配电变压器的容量是否合适，还是从一开始就处于无声的过载状态。对于买家而言，商业上的启示是：为具有主动式 PFC（PF≥0.95）的驱动器支付溢价并非规格表上的虚荣指标——它直接减少了所需的变压器、断路器和电缆容量，从而降低了任何大于约 30kW 的项目的总安装成本。
电缆选型、配电箱设计和接地
考虑了相位平衡和功率因数校正后，电缆尺寸的确定遵循标准载流量表——但对于广告牌结构而言，有两个特定于现场的规则很重要：一是密封配电柜内暴露在阳光直射下的环境温度应降低导体的额定值（黑色钢制外壳的内部温度可能比环境温度高 15-20°C）；二是钢制广告牌结构的接地导体尺寸应始终按照避雷引线而非设备接地线来确定，因为在实践中，它通常最终会同时起到这两种作用。

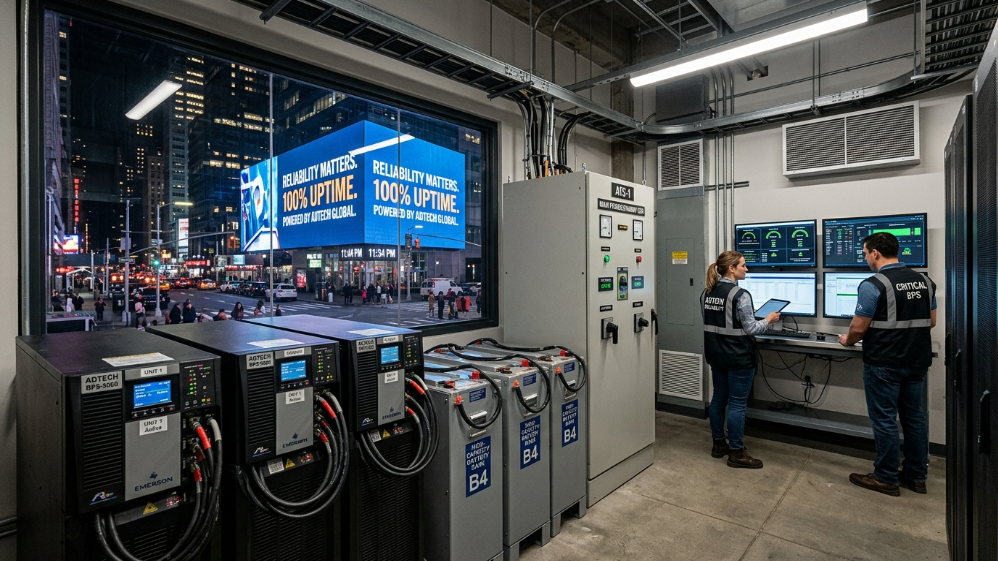

LED广告牌UPS备用电源解决方案：选择合适的拓扑结构
并非所有 UPS 拓扑结构都适合用于广告牌项目，而且它们之间的差异并不小。
| UPS拓扑结构 | 应对停电 | 波形质量 | 最佳匹配 | 典型成本溢价 |
| 待机（离线） | 4–10毫秒传输延迟 | 逐步逼近 | 小型室内屏幕，低风险场所 | 基线 |
| 线交互 | 2–4毫秒传输延迟 | 模拟/纯正弦波（可变） | 中型零售/商业标牌 | +20-30% |
| 在线双重转换 | 0毫秒（持续再生） | 完全隔离的真正弦波 | 数字户外广告牌、活动LED墙、关键任务安装 | +60–100% |
对于任何包含付费广告合同或直播内容的应用来说，待机和在线互动模式都是一种得不偿失的选择。只有在线双转换拓扑结构才能从其自身的逆变器持续生成干净的输出波形，这意味着LED驱动器根本不会经历转换过程——没有闪烁，没有驱动器压力，也不会出现广告商合规团队会截图记录的画面部分故障。
UPS容量计算公式
系统集成商在现场实际使用的公式很简单，但项目经常出错的地方就在于输入参数：
所需UPS功率（千伏安）=（系统峰值负载（千瓦）÷ 功率因数）× 1.25 安全裕度
1.25 倍的倍率并非为了增加功率而增加功率——它是为了应对屏幕控制系统在传输事件后同时重新初始化所有机柜时产生的浪涌电流，这种电流在最初几秒钟内比稳定运行消耗的功率要大得多。
UPS运行时间计算
续航时间是单独计算的，完全取决于电池容量和买家愿意承受的负载：
运行时间（分钟）≈（电池组容量（千瓦时）× 60）÷ 负载（千瓦）
在实际应用中，我们设计户外数字广告牌项目时，会考虑满负荷运行时的15-20分钟——这足以应对发电机启动或计划内的平稳关机，但不足以支撑屏幕在长时间电网故障期间持续运行。仅依靠电池供电运行数小时通常并不划算；超过大约30分钟后，配备自动转换开关的柴油或天然气发电机就成为更经济的冗余方案。

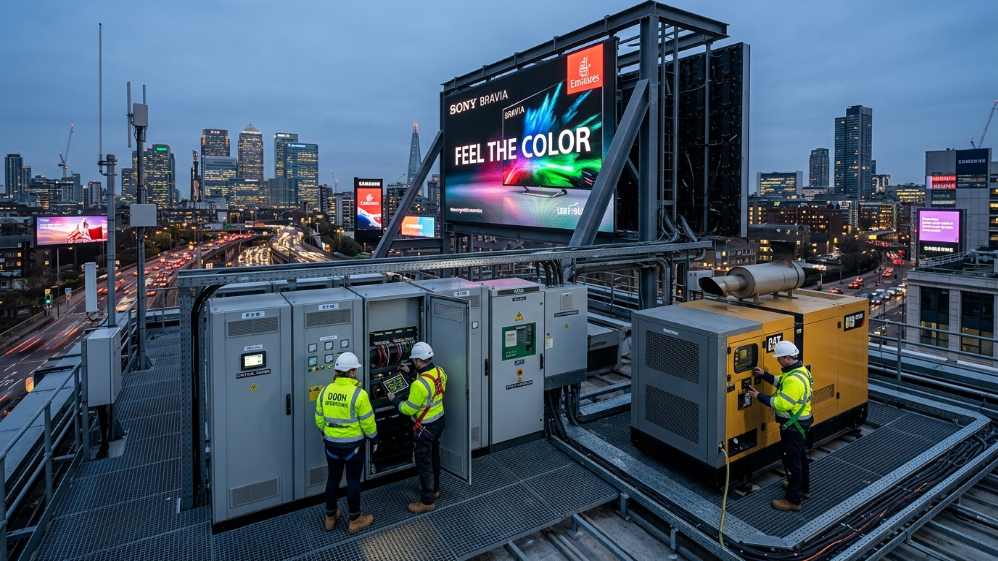

将三相电源与UPS集成：一种完整的冗余架构
我们部署的最高可靠性设计方案是将在线式双转换UPS与位于LED配电盘上游的自动转换开关（ATS）相结合，从而实现公用电网故障、发电机启动和UPS旁路等操作的顺序切换，无需人工干预。对于使用同一变电站为多个广告牌供电的网络而言，UPS模块级别的N+1冗余（而非单个超大容量单元）意味着单个模块故障只会降低容量，而不会导致整个屏幕断电。这在广告投放期间避免整个网络中断至关重要。
合规性及其代价最高的错误

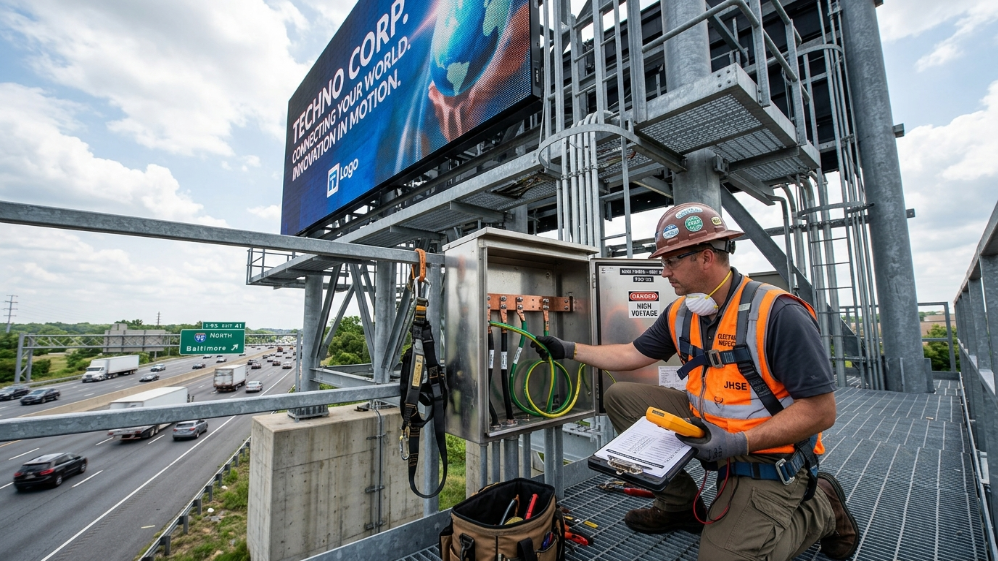

当地电气规范（北美为NEC，国际为IEC 60364）规定了户外标牌的导体降额、接地和断开要求，鉴于广告牌的高度和钢材质量，审批机构越来越重视其防雷接地方面的审查。我们发现最常见且代价最高的错误并非违反规范，而是根据铭牌功率而非满负荷运行时的峰值电流来指定UPS容量，这通常会导致系统容量不足20%至30%。
常见问题解答
LED广告牌需要三相电源吗？
面积超过约 15 平方米的屏幕，或任何永久性 DOOH 装置，都可以从三相电源中受益，因为它将电流分配到三根导线上，与相同负载下的单相电源相比，可以减少电压降和导线尺寸。
断电期间，UPS 能让 LED 广告牌运行多久？
大多数 DOOH 级设备的容量都足以在满负荷运行时运行 15-20 分钟——足以过渡到备用发电机，但不足以维持无限期运行。
LED显示屏需要多大功率的UPS？
以千瓦 (kW) 为单位，将系统峰值总负载除以功率因数，再加上 25% 的转换浪涌电流安全裕度——即可得出所需的 UPS 千伏安 (kVA) 额定值。
单相电源能否驱动大型户外LED广告牌？
从技术上讲，对于较小的阵列来说是可以的，但是对于大约 15 平方米以上的阵列，单个电路上的不平衡电流通常会超过标准配电盘和电缆尺寸在经济上所能承受的范围。
LED广告牌断电最常见的原因是什么？
现场数据显示，有三个反复出现的原因：三相中性点负载不平衡、UPS/断路器容量根据平均功率而不是峰值功率确定，以及公用电网短暂电压骤降期间未桥接电压骤降导致驱动器损坏。
专家评语
如果说本指南中有一个数字值得记住，那就是 1.25——这是UPS 容量选择的安全裕度，它区分了能够经受住电压转换事件的系统和在转换过程中发生电压骤降的系统。确保机柜布线处的相位平衡正确，根据峰值负载而非铭牌功率来选择 UPS 容量，并在电网和屏幕之间采用在线双转换拓扑结构。本指南中的其他所有内容都是为了支持这三项决策。
