LED立方体显示屏工程：无缝转角与同步技术

在建筑规划阶段，空间设计师或视听集成商寻找[LED立方体显示屏]时，他们不仅仅是在思考如何将屏幕悬挂在天花板上，而是如何构建一个工程奇迹，将物理结构和数字视觉效果完美地融合在一起。

从工程定义的角度来看，LED立方体显示屏是一种具有4到6个发光面的多维三维数字显示设备。其核心架构并非在于屏幕本身，而在于解决三个极致的工程挑战：首先，通过高精度物理倒角消除干扰肉眼3D视觉效果的边缘黑边；其次，在完全封闭的多面体几何结构内建立高效的热力学散热模型，无需依赖外部气流；第三，通过底层软件重建像素坐标，以确保多个独立视频流之间微秒级的物理帧同步。

本指南将从一线研发工程师的客观角度，对 LED 立方体显示系统的底层硬件架构和热力学安全标准进行深入分析。

消除物理黑边：45°倒角工艺和无缝角部工程

在评估 LED 立方体显示屏时，最大的技术陷阱是采用传统的标准箱体进行“蛮力拼接”。这种方法不可避免地会在电缆连接处和 90 度角处留下几毫米宽的黑色金属框架（即接缝碎片）。

传统拼接立方体与真正无缝立方体的结构差异

传统平板LED显示屏的边缘呈90度角排列。当两个这样的显示屏呈直角排列时，它们的金属框架厚度会重叠，在视觉上形成一条明显的“黑线”。对于常用于呈现创意内容（例如肉眼可见的3D液体溢出或空间穿梭）的立方体显示屏而言，这条黑线会立即破坏三维立体感。

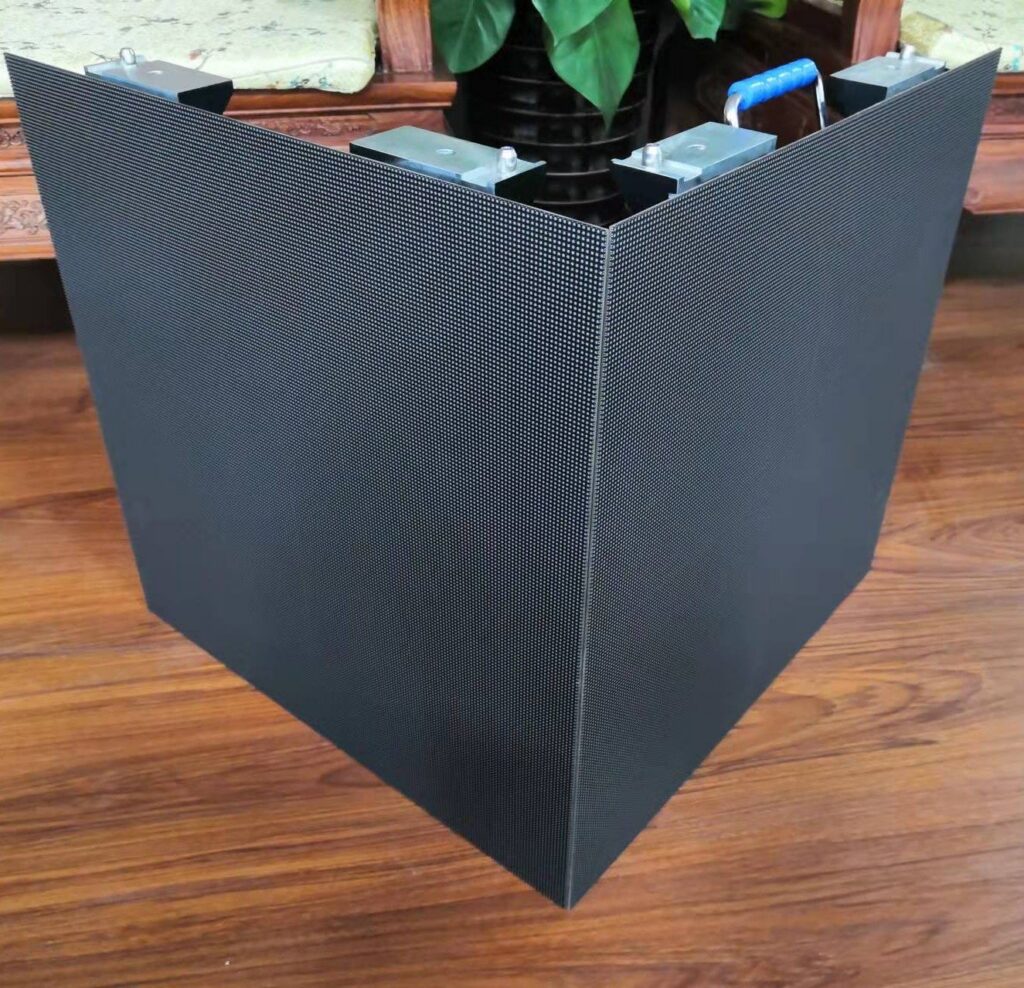

45°倒角边缘的制造逻辑

为了实现光学上真正的“无缝转角”，必须对底层硬件进行结构重新设计。这不仅要求工程师将压铸铝外壳的边缘切割成 45 度角，还要求他们对密布精密电子元件的 PCB 电路板边缘进行极其精确的 45 度倒角。

这一工艺高度依赖于昂贵的五轴数控（CNC）精密加工中心。只有将加工公差严格控制在微米级，才能使相邻的发射面紧密贴合，物理接缝压缩至0.1毫米以内。在这种精度下，人眼在正常观看距离内无法察觉任何物理上的不连续性。

超细像素间距与边缘保护之间的技术权衡

技术示例说明：在设计LED立方体时，过度追求超小像素间距（例如低于P1.2）往往伴随着较高的工程风险。由于立方体的角部呈90度突出，因此在运输、吊装或日常操作过程中极易受到机械冲击。

为了解决边缘小间距LED易脱落（出现坏点）的工程难题，业界通常在立方角模块上引入GOB（板上胶）技术。该技术在PCB表面和LED引脚上涂覆一层高分子透明环氧树脂，显著提升了边角处的抗冲击性。这既保证了无缝的视觉效果，又满足了公共场所设备所需的抗损物理标准。

技术对比：传统直角拼接与 45° 真无缝拼接

全封闭几何结构中的热管理和机械悬挂安全性

与安装在墙上或单面朝外的传统屏幕不同，商场或展览中常用的典型LED立方体是完全封闭的结构，有四面（吊顶式）、五面甚至六面。这种封闭结构带来了极具挑战性的热流体动力学和机械承载问题。

封闭空间的热动力学

当全封闭式LED立方体通电时，内部电源、接收卡和驱动芯片会产生大量热量。如果热量无法散发，内部温度会在几十分钟内迅速升高，形成危险的“烤箱效应”，导致LED亮度严重下降，甚至烧毁主板。

在缺乏外部空气对流的封闭空间中，仅依靠易积尘的排气扇是不够的。工程设计必须采用“冷热通道物理隔离”以及高效的被动散热架构。基于出口到近百个国家（涵盖中东的极端高温和北欧的极端严寒）积累的温升测试数据，工程师采用高导热性的航空级铝型材构建立方体的内部框架。该框架不仅起到承重作用，还能作为热传导桥梁，将热量从封闭腔体快速传递到大面积的外部金属散热表面，最终通过周围空气散发出去。

高空索具的结构应力与安全机制

在大型商业中庭或舞台演出中，体积达数立方米、重达数百公斤的LED立方体通常悬挂在十米以上的高空。这种安装方式容不得任何工程误差。

从结构力学的角度来看，仅仅在箱体上钻孔进行悬挂是不可接受的。合格的悬挂式LED立方体必须包含贯穿整个结构的集成式独立高强度钢承重框架（桁架框架）。所有承重点（吊环螺栓）必须直接焊接在内部钢框架上。此外，必须配备冗余的防坠落钢索。基于十余年的行业经验和超过6000个全球项目，高空悬挂装置在进入现场吊装阶段之前，必须通过相当于设备自身重量3至5倍的静态载荷安全测试。

大型悬挂设备国际安全认证的重要性

由于立方体显示屏位于人口密集的公共场所上方，其电气安全合规性与生命和财产安全直接相关。

任何未经认证的定制索具或电子设备都存在重大的法律和安全风险。建筑师必须核实组件是否符合严格的国际标准，例如 UL（美国保险商实验室）或 CE（欧洲合格认证）。例如，所有内部电缆必须采用耐高温绝缘套管，外部防护面罩必须符合 V-0 阻燃标准（燃烧后可自熄，不滴落燃烧物），从而从根本上消除高空电气火灾的风险。

多面孔异构像素映射和信号同步

在克服了机械和热力方面的挑战之后，下一个关键问题是：如何使多个物理表面完美协调地工作，以显示无缝、无失真的3D视频？这就引出了控制软件和像素映射工程的关键领域。

面向多脸视频的坐标展平与重映射

传统视频信号（例如，标准 1920×1080）基于单一的二维平面 X/Y 坐标系。如果将此类信号直接输入到六面 LED 立方体中，则在拐角处会出现严重的逻辑不连续性。

在软件控制层，视频控制器必须执行坐标重映射。其工程逻辑是将三维立方体“展开”成控制软件虚拟画布中类似“十字”或“T”形的二维布局。控制器根据每个发光面的实际像素分辨率，精确地对输入的高清视频源进行切片。这确保了视频像素在跨越物理接缝时（例如，当流动的液态金属视觉效果从顶面过渡到侧面时）的逻辑连续性。

接收卡级联和多面帧同步

当显示高速运动内容（例如赛车或快速出现的肉眼可见的 3D 元素）时，即使立方体各面的刷新率存在毫秒级的差异，也会导致可见的图像撕裂。

核心解决方案在于硬件层面的时钟同步。凭借内部软硬件研发团队在复杂拓扑结构优化方面的经验，系统的主控制器（发送卡）向立方体上的所有接收卡分发全局同步时钟信号（Genlock）。这种物理层面的帧同步机制确保即使数百万像素在多个表面上快速移动，所有帧也能在完全相同的微秒内刷新。

LED立方体内容制作指南

必须通过正确的内容格式才能突破硬件系统的性能瓶颈。内容制作团队必须遵循特定准则：

• 1:1分辨率匹配：避免使用拉伸材料。设计人员必须根据每个发光面的实际LED数量构建精确的像素分辨率。
• UV 贴图扩展：在 Cinema 4D 或 Blender 等 3D 软件中，必须先构建精确的倒角模型，然后通过 UV 贴图展开，才能进行渲染。
• 角落安全区：关键文本信息应避免在角落处出现物理接缝，而动态视觉元素（例如粒子效果）应刻意跨越角落，以增强肉眼可见的 3D 深度错觉。

LED立方体的典型工程应用场景及配置选择

环境照明、观看距离和机械要求在不同的应用场景中差异巨大。因此，硬件配置必须经过策略性选择。

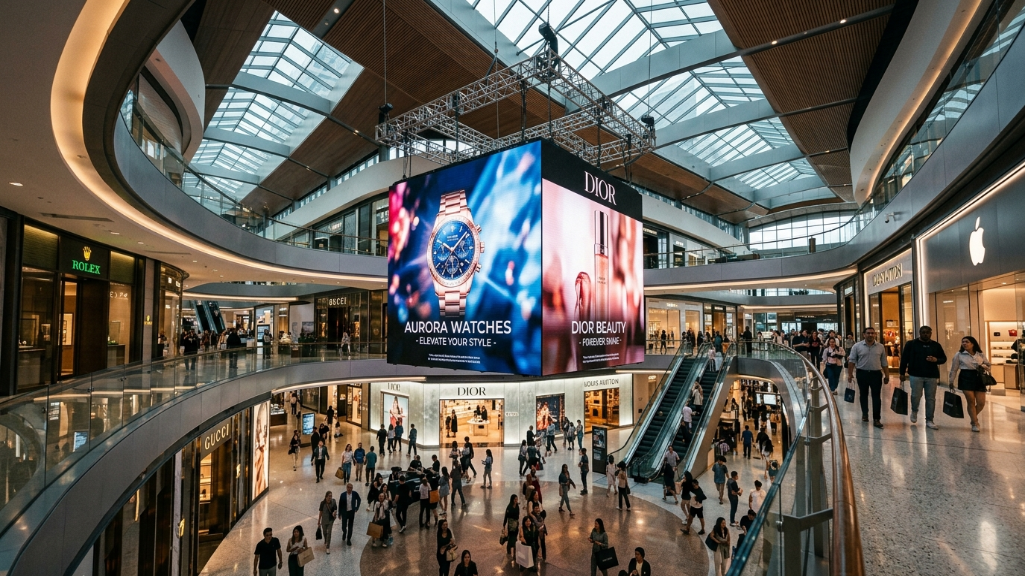

商业中庭中的零售悬挂式立方体

购物中心中庭通常拥有充足的自然光或强烈的室内照明。

选型要点：显示器必须具有高亮度（通常≥1500尼特）以对抗环境光干扰。为减轻天花板负荷，应优先选择采用镁合金或超薄铝型材制成的轻质机柜结构。

展览地面立方体

在这种情况下，立方体被放置在地面上作为中央互动显示屏。

选型要点：底部发射面或承重结构必须能够承受高静压（例如，顶部放置的展品或人流）。由于安装时间紧迫，柜体应配备高强度快速锁定系统，以缩短组装时间。

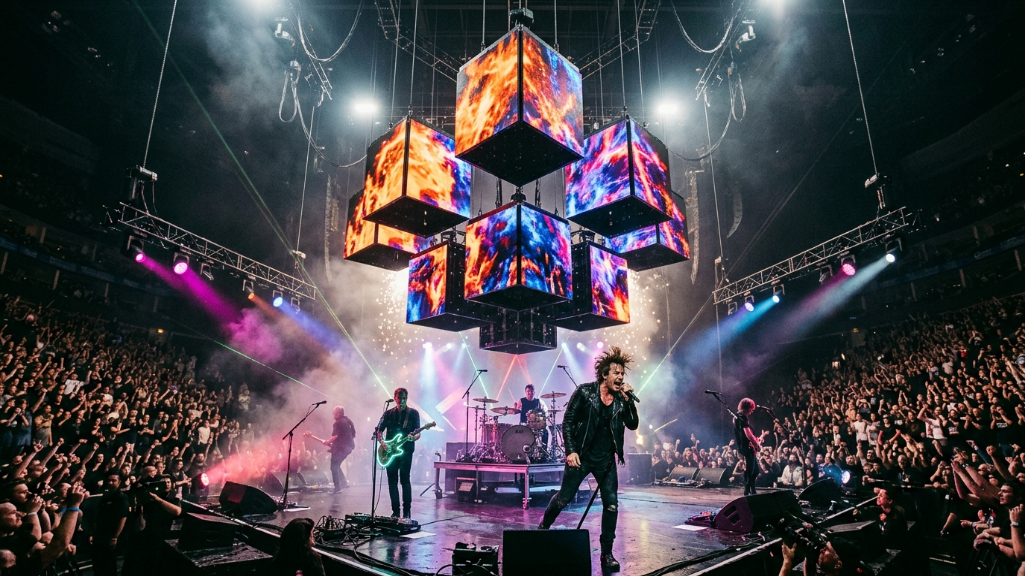

舞台动力立方体

这些立方体与 DMX 绞车集成，可在现场演出中实现动态升降效果。

选择重点：除了相机拍摄所需的超高刷新率（≥3840Hz）外，内部电缆的抗拉强度和运动过程中电源/信号传输的稳定性对于防止黑屏故障至关重要。

适用于不同场景的LED立方体配置选择表

核心常见问题解答：解决集成商规划难题

根据项目早期咨询中常见的技术盲点，以下是为系统集成商和架构师提供的专业工程解答：

Q1：能否将 LED 立方体显示屏制成长方体（边长不等）？

从结构上看，这完全可行。通过定制不同长宽比的铝制框架和非标PCB板，可以实现诸如1米×2米×1米之类的矩形棱柱设计。然而，在软件层面，内容团队必须为不同侧面生成分辨率不对称的视频源，并执行复杂的非均匀像素映射。

Q2：如果商场内悬挂在 10 米高空的立方体中的电源发生故障，如何进行维护？

合格的工程设计绝不应要求为了维护而将整个设备降下。系统应支持完全正面维护（100% 正面维护）。工程师可以使用专用真空或磁性工具直接拆卸任何正面模块，从而露出内部电源和主板，以便在高处快速进行热插拔更换。

Q3：为什么 4 面或 5 面立方体通常不适用于 P1.0（Micro LED）以下的超精细像素间距？

微间距LED极其脆弱。在45度角切割过程中，切割面与LED芯片之间的物理距离小于0.5毫米。在目前的制造工艺限制下，间距低于P1.0的LED由于数控振动和装配应力，其故障率会呈指数级增长。因此，P1.5至P2.5仍然是视觉清晰度和机械良率之间的最佳平衡点。
