简答：像素间距是指 LED显示屏上两个相邻像素中心之间的距离（单位为毫米）。像素尺寸（也称为LED芯片尺寸）是指发光元件本身的物理尺寸。两者相关，但并不相同。在B2B显示屏采购中，混淆这两个概念是最昂贵的规格错误之一。
| 规格 | 它测量的是什么 | 单元 | 示例值 | 主要影响 |
| 像素间距 | 像素中心距 | 毫米 | P2.5（2.5毫米） | 观看距离，分辨率密度 |
| 像素尺寸（LED芯片尺寸） | LED 阵列的物理尺寸 | 毫米 | 1.0×1.0mm（1010封装） | 亮度、填充因子、对比度 |
| 填充因子 | 像素尺寸面积与总像素间距面积之比 | % | P2.5+1010 的占比约为 36%。 | 视觉连续性，黑阶质量 |
| 最佳观看距离 (OVD) | 实现无缝图像感知的最小距离 | 米 | P2.5 的约 2.5 米 | 观众席位置、场地适用性 |
如果供应商报价中只提供“P2.5”却不透露LED芯片尺寸和填充率，你就错过了规格参数的一半。这种遗漏会造成实际后果——对比度下降、像素间出现可见的黑色网格线，以及观众对图像质量的抱怨，而这些问题即使进行内容校准也无法解决。
为什么大多数买家会将像素尺寸和像素间距混淆——以及这会让他们付出代价
走进任何一个展会现场——InfoComm、ISE，或者任何一家典型的LED制造商的展厅——问问十位采购经理像素尺寸和像素间距的区别。大约八位会停顿片刻。三位会给出混淆两者的答案。
这并非智力缺陷，而是行业沟通不畅。供应商经常在营销材料、产品清单甚至正式数据表中混用“像素间距”和“像素尺寸”这两个术语。结果就是：系统集成商过度强调像素间距（为安装并不需要的细间距面板支付30%-50%的溢价），或者户外数字广告商低估像素尺寸（购买填充率低的面板，导致在阳光直射下画面像素化、色彩黯淡）。
基于我们数百个LED安装项目的工程经验——涵盖企业视听系统、现场活动和路边户外数字广告网络——安装后显示效果不佳的最常见原因是规格与部署环境不匹配。从一开始就确保匹配正确不仅仅是一个技术问题，更是一项直接影响投资回报率、观众参与度指标和长期维护预算的商业决策。
像素间距定义：控制可视距离的间距
像素间距是所有LED视频墙的基础规格。它以毫米为单位，描述了相邻两个像素簇之间的中心距——水平和垂直方向，因为大多数专业LED面板采用正方形像素网格。行业术语“P”后跟数字（P1.5、P2.5、P3.9、P6、P10）直接指代此测量值。
P2.5 显示屏的像素中心间距为 2.5 毫米，而 P10 显示屏的像素中心间距为 10 毫米。这种看似微小的数值差异，却带来了像素密度上的巨大差异：P2.5 面板每平方米约含 16 万个像素，而 P10 面板每平方米仅含 1 万个像素。
技术数据表中的“P2.5”究竟是什么意思？
“P”值控制着B2B买家最关心的两件事：最小最佳观看距离（OVD）和给定屏幕区域可用的总像素数。
行业通用的经验法则：
| 像素间距 | 像素密度（像素/平方米） | 最小可视距离 | 典型应用 |
| P1.2 | 约694,000 | 约1.2–1.8米 | 控制室、广播演播室 |
| P1.9 | 约277,000 | 约1.9–2.8米 | 公司会议室、零售近距离 |
| P2.5 | 约160,000 | 约2.5–3.8米 | 会议厅、活动舞台 |
| P3.9 | 约65,000 | 约3.9–5.8米 | 中型室内场馆，租赁LED |
| P6.0 | 约27,000 | 约6.0–9.0米 | 大型室内场馆，半室外场馆 |
| P10.0 | 约10,000 | 约10-15米 | 户外广告牌，体育场周边 |
超过光学可见光（OVD）阈值后，人眼视觉系统会将单个像素融合为连续图像——显示工程师称之为视觉敏锐度距离效应。Planar 的技术文档将其正式表述为：
对于 P2.5 面板来说，这大约相当于 8.6 米——在这个距离上，视力为 20/20 的人将无法分辨单个像素。
商业影响是直接的：对于距离最近的观看者 25 米的 DOOH 广告牌来说，指定比 P6 更精细的分辨率不会带来任何可察觉的图像质量提升，反而会显著增加采购成本。
像素尺寸（LED芯片尺寸）定义：控制光质量的物理尺寸。
规范的故事到这里就变得真正复杂了——而大多数已出版的指南也止步于此。

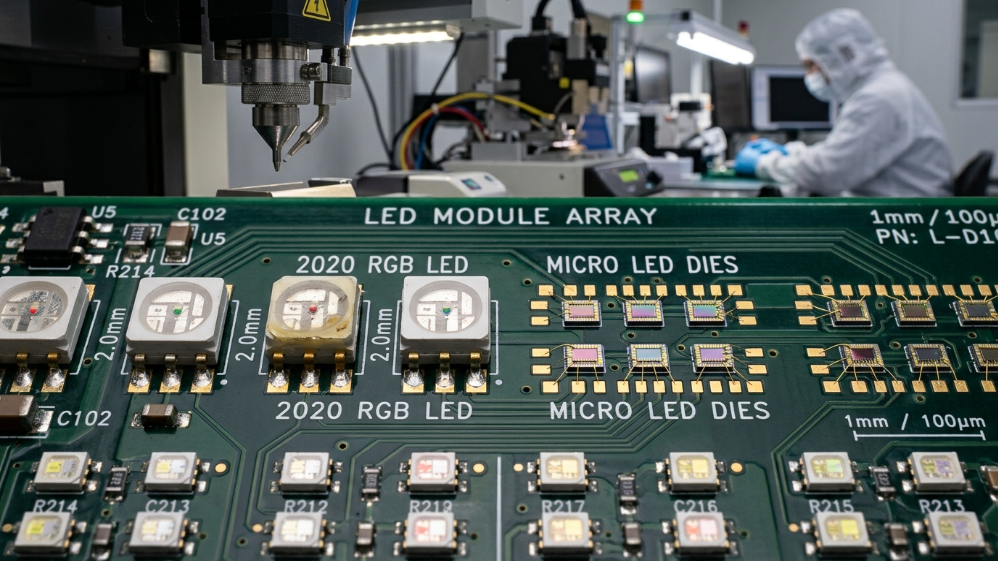

像素尺寸，在工程文档中通常被称为LED芯片尺寸或LED封装尺寸，指的是安装在PCB上的发光元件的物理尺寸。它通常用四位代码表示：1010表示1.0mm×1.0mm，0808表示0.8mm×0.8mm，0606表示0.6mm×0.6mm，以此类推。随着行业向Mini LED和Micro LED领域发展，芯片尺寸已达到0.2mm×0.2mm以下。
关键关系在于：像素尺寸始终小于像素间距。相邻两个LED芯片边缘之间的间隙由PCB基板、电路走线、阻焊层以及——在高品质面板中——用于增强视觉对比度的吸光黑色涂层占据。
为什么更小的LED芯片并不一定意味着更好的图像质量
这让大多数买家感到惊讶。人们的直觉是：模具越小=细节越精细=质量越好。但实际情况要复杂得多。
在固定像素间距下，更小的LED芯片实际上会降低填充因子——即发光面积与总像素面积之比。以P2.5面板为例：
-
采用 1010 封装（1.0mm×1.0mm 芯片）：
1.0 × 1.0 × 2.5 × 2.5 = 16% -
采用 1515 封装（1.5mm×1.5mm 芯片）：
1.5 × 1.5 × 2.5 × 2.5 = 36%
16%的填充率意味着面板表面84%的区域是不发光的黑色区域。在近距离观看时，这会产生明显的网格效应——图像上叠加了一层黑色网格——从根本上降低了亮度均匀性和色彩饱和度的感知。根据ScienceDirect的LED显示工程参考数据，为获得最佳图像连续性，填充率不应低于50%，然而许多销往B2B市场的普通LED面板的填充率远低于此阈值。
商业后果是：集成商如果指定使用填充率低的 P1.9 面板，那么近距离观看时，其显示效果将不如精心设计的填充率更高的 P2.5 面板——尽管更精细的间距会带来 25% 至 40% 的单位成本增加。

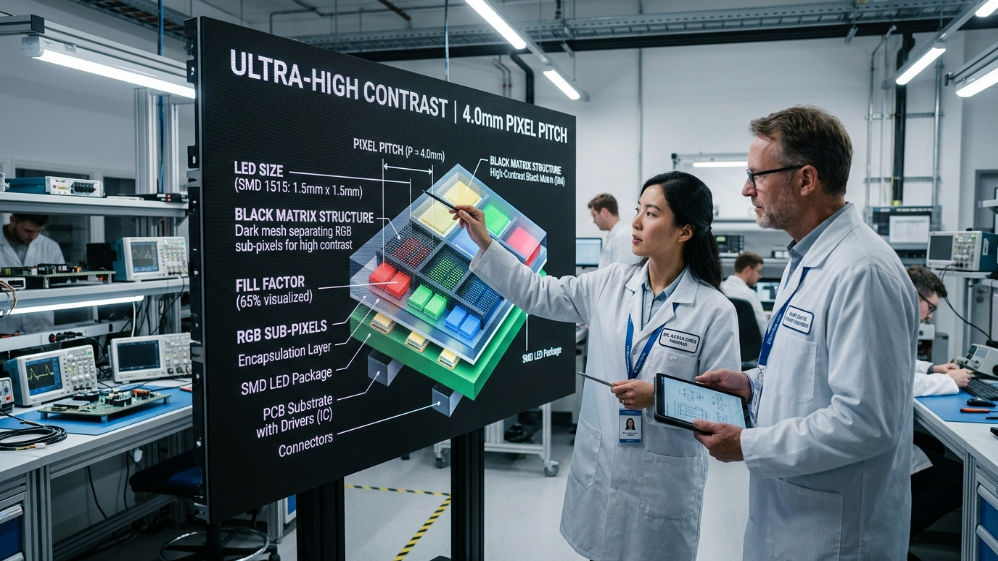

填充因子——连接像素尺寸和像素间距的隐藏参数
理解填充因子可以重新定义像素尺寸与像素间距之争。问题的关键不在于哪个参数更重要，而在于两者如何相互作用，以及你的具体部署环境实际需要怎样的比例。
可以这样理解：像素间距决定了网格大小。像素尺寸决定了网格中有多少区域会发光。填充因子则反映了这种关系的效率。
这就是为什么两块规格相同的P2.5显示屏并排摆放时，视觉效果却截然不同的原因。一家厂商采用的是尺寸极小的0606芯片；另一家则采用的是带有精心设计的黑矩阵涂层的1515芯片。在三米距离下，即使两块面板的像素间距在纸面上完全相同，但第二块面板在感知对比度深度和色彩均匀性方面始终胜出。
LED封装技术如何改变填充率

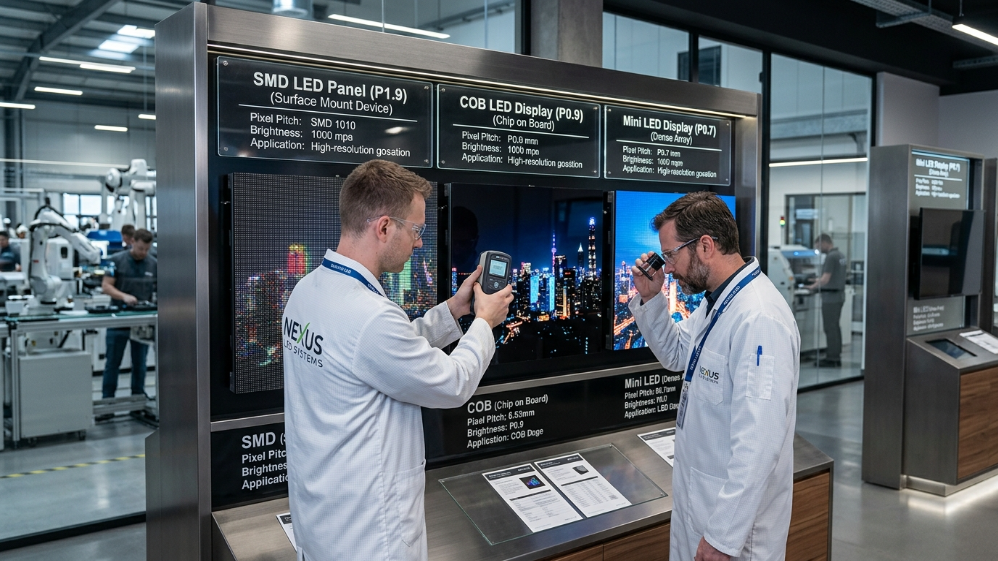

过去五年来的LED封装技术革新从根本上改变了这种格局。如今，B2B采购谈判主要围绕以下三种技术展开：
-
SMD（表面贴装器件）：传统标准。单个RGB LED封装贴装在PCB上。填充率通常在15%到40%之间，具体取决于芯片尺寸和间距组合。可逐像素维护，这对于维护方便的永久性安装至关重要。
-
COB（芯片封装）：多个裸露的LED芯片直接键合到基板上，并封装在单层扁平树脂层下。填充率可达70%至85%。由此形成近乎无缝的发光表面，显著降低了黑边可见度，具有卓越的防眩光性能，且表面易于擦拭清洁——对于零售和酒店等显示屏日常需经受人为触摸的环境而言，这是一项重要的操作优势。
-
迷你LED/微型LED：芯片尺寸缩小至0.2毫米以下。与小间距配合使用时，填充因子接近于1。处理要求很高（8K信号链、高带宽视频处理器），但视觉输出——尤其是在控制室和广播应用中——确实具有显著差异化优势。
B2B采购场景：您应该优先考虑哪些规格？
诚实的答案是，像素间距和像素尺寸必须综合评估，并根据部署环境进行加权。以下是我们项目咨询工作中使用的决策框架：
| 部署场景 | 优先规格 | 推荐推杆 | 推荐的模具/包装 | 关键商业理由 |
| 公司会议室 （观看距离2-4米） | 填充系数+音高 | P1.5–P2.5 | COB 或 SMD 1515 | 近距离观看需要高填充系数；COB消除了清洁损伤风险。 |
| 现场活动租赁 （观看距离 4–15 米） | 沥青+机械耐久性 | P2.9–P3.9 | SMD（可用） | 像素级可用性至关重要；填充因子在远距离时不太重要。 |
| 零售/户外数字广告街面层 （观看距离1-5米） | 填充因子+亮度 | P1.9–P2.5 | COB优先 | 高环境光需要足够的亮度余量；COB可减少反射 |
| 户外广告牌 （可视距离15米以上） | 音调（粗一点也可以） | P6–P10 | SMD DIP 或 SMD 标准 | 观看距离会抵消填充因子优势；优先考虑耐候性。 |
| 广播演播室/控制室 | 模具尺寸+填充系数 | P1.2–P1.5 | 迷你LED/COB | 相机摩尔纹风险要求小像素间距+高填充率；对可见像素网格零容忍 |
| 体育场周边/记分牌 | 音调+亮度 | P8–P16 | SMD高亮度 | 需要5000尼特以上的亮度输出；观众距离30-100米，填充率无关紧要。 |
对于参与多年期合同竞标的系统集成商而言：务必以书面形式索取填充因子规格。如果供应商无法提供，这便成为判断其产品质量和技术透明度的重要参考信息。
关于像素间距和像素尺寸的5个常见误区——逐一揭穿
误区一：“像素间距越小，画质越好。”
质量取决于具体情况。在体育场大厅，最近的观众距离屏幕20米，而屏幕分辨率却高达P1.2，这种高分辨率的屏幕纯粹是浪费资金，因为人眼根本无法分辨。屏幕分辨率应该根据观看距离来选择，而不是为了追求参数表上的数值。
误区二：“像素尺寸和像素间距是一回事。”
它们虽然都与填充因子相关，但本质上衡量的是不同的物理特性。间距控制网格间距，而芯片尺寸控制每个网格单元的发光量。如果供应商将二者混为一谈，要么是在规格透明度方面偷工减料，要么是缺乏工程深度——这两种情况都不是好兆头。
误区三：“COB 显示器始终优于 SMD。”
COB面板具有更高的填充率和表面耐久性，但其可维修性并不占优。COB模块中一个像素的故障通常需要更换整个模块；而SMD面板则可以进行单像素维修。对于每年要经历数百场活动并承受机械磨损的租赁设备而言，SMD面板的可维修性优势往往超过了COB面板的视觉优势。
误区四：“分辨率与像素密度相同。”
分辨率是指总像素数。像素密度是指单位面积内的像素数。一块巨大的 P10 户外屏如果物理屏幕足够大，可以达到 4K 分辨率，但其像素密度仍然很低，10 米以内的观众可以清晰地看到单个像素。分辨率若不考虑像素密度，只是一个营销噱头，而非工程规格。
误区五：“用于摄像机拍摄的广播显示器需要小于 2 毫米的间距。”
螺距是影响相机摩尔纹风险的因素之一。刷新率同样重要。在广播环境中，由于相机快门速度会产生干涉条纹，P2.5 显示器以 3840Hz 或更高的刷新率运行，其性能将优于 P1.9 显示器以 960Hz 运行。请同时指定这两个参数。
常见问题解答
问题1：像素间距和像素尺寸一样吗？
不。像素间距是指相邻像素中心之间的距离，单位为毫米。像素尺寸（LED芯片尺寸）是指发光元件本身的物理尺寸。二者之比定义了填充因子，而填充因子直接影响对比度质量和视觉连续性。
Q2：B2B LED显示屏规格中应要求填充率是多少？
工程文献建议，为保证图像连续性，填充率至少应为 50%。COB 封装的显示器通常能达到 70%–85%。对于近距离应用（4 米以内），应优先选择能够明确提供填充率数据的供应商。
Q3：如何根据像素间距计算最佳观看距离？
使用以下公式：
用于精确的视力计算：
这些公式假设标准视力为 20/20，环境照明条件为典型的室内商业环境。
Q4：LED芯片尺寸是否会影响亮度输出？
是的，间接来说是这样。在给定的像素间距下，更大的芯片尺寸可以增加每个像素的LED结面积，从而支持更高的峰值亮度和更好的面板表面散热。然而，亮度还取决于驱动电流、散热设计和分级一致性——芯片尺寸本身并不能可靠地反映亮度规格。
Q5：在户外数字设备应用中，像素间距何时比填充因子更重要？
在超过 8-10 米的观看距离下，无论填充率如何，人眼都无法分辨像素之间的黑色网格。对于路边户外数字广告牌，由于平均观看距离为 15 米或更远，像素间距和亮度输出（阳光下可视的户外应用最低亮度为 5000 尼特）应是规格选择的主要因素。填充率则退居其次。
专家评语
不要仅仅根据像素间距来评估LED显示屏。这个数字只能告诉你观众应该站在哪里，却无法告诉你他们实际看到的内容。
那些在实际应用中表现始终不佳的显示屏——例如室内显示效果粗糙、零售店内色彩黯淡或镜头下出现网格状的显示屏——几乎都源于填充率被忽略。一块采用 1010 芯片、填充率为 16% 的 P2.5 面板，会让坐在三米外的会议室观众感到失望。而一块采用 COB 封装、填充率为 75% 的 P2.5 面板则不会出现这种情况。
向每家供应商索取三个参数：像素间距、LED芯片尺寸和填充率。如果他们能够提供这三个参数，并且有书面测试数据佐证，那么这家制造商就真正了解自己的产品。这种透明度本身就是一种值得付费的品质保证。
B2B采购定价技巧
B2B采购技巧：在比较供应商报价时，如果安装观看距离并不需要更大的像素间距，就不要让供应商以更小的像素间距为由，收取30%到50%的溢价。相反，应该通过平衡稍大（也更经济）的像素间距、更高的填充率和更强大的封装技术（例如COB）来优化预算。这种策略性的权衡可以带来相同甚至更优的视觉性能，同时显著降低总体拥有成本（TCO）。
