COB vs SMD vs Mini LED：2026年LED显示屏成本B2B指南

简答： COB为小间距室内应用（P0.4–P1.5）提供最佳的视觉均匀性和耐用性；SMD仍然是户外数字户外广告和租赁舞台（ P1.2–P10+ ）经济高效且易于现场维护的主力军；Mini LED则在广播级 HDR 和 XR 虚拟制作中占据优势。下表可供您参考。

特征	表面贴装药	下班	迷你LED
最佳像素间距	P1.2–P10+	P0.4–P1.5	P0.7–P1.5
峰值亮度	2000–5000 尼特	800–1,500 尼特	1000–2000 尼特
可修复性	现场单个LED	仅限模块级别	仅限模块级别
五年总拥有成本	中等的	低至中等	高的
核心力量	多功能性和成本	耐用性和图像质量	对比度和HDR

每个季度，我们的团队都会评估数十个B2B LED显示屏项目——从东南亚800平方米的户外数字广告网络到中东的关键任务指挥中心。我们发现买家最常犯的错误是什么？仅仅根据单价来选择封装技术。

一家系统集成商最近转发给我们一份竞争对手的报价：COB封装，价格为P1.2，比同等规格的SMD封装高出18%。客户几乎拒绝了。这份报价没有包含五年维护成本估算——我们根据SMD模块的更换频率和COB封装约0.5%的年故障率进行建模后发现，COB封装的总拥有成本降低了31%。这项采购决策在合同期内为我们节省了14万美元。

本指南旨在避免此类误判。基于我们数百个商业安装项目的直接经验，并参考 Omdia 发布的《2026 年第一季度LED 视频显示屏市场追踪报告》（该报告证实，小间距显示屏目前占 LED 显示屏总收入的 55.4%），我们从 B2B 买家真正关心的各个维度，对 COB、SMD 和 Mini LED 封装进行了详细分析。

什么是LED显示屏封装技术？——以及它为何直接决定您的项目投资回报率

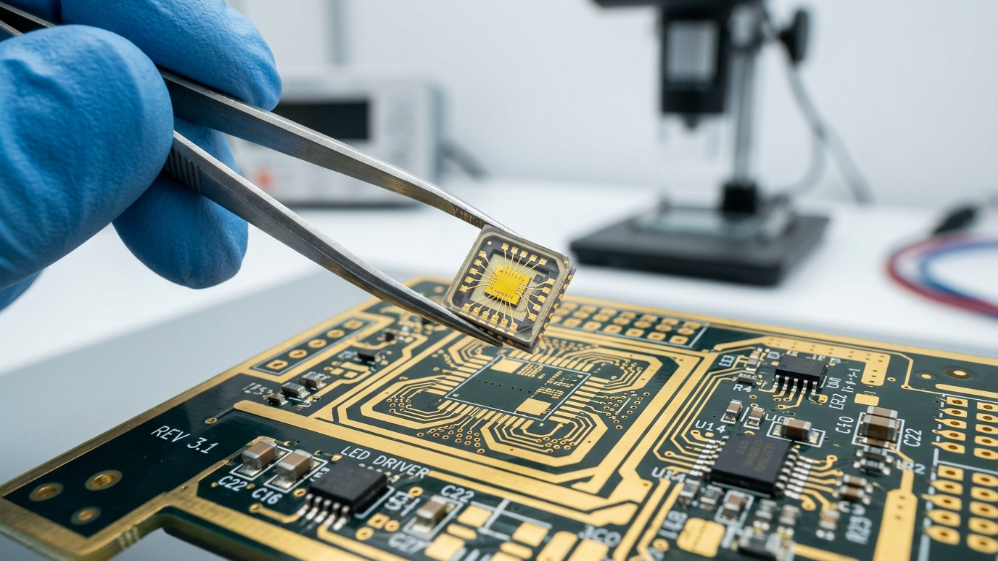

在比较规格之前，您需要了解LED封装究竟控制着什么。可以将封装理解为面板出厂前做出的架构决策：它决定了LED芯片的安装方式、保护方式以及与PCB的电气连接方式。如果这一决策出现偏差，后续的任何优化——例如校准、散热管理和内容处理——都无法弥补硬件本身固有的结构限制。

包装技术直接决定四个对商业至关重要的变量：

• 像素间距下限——物理上可实现的分辨率极限。

• 热路径——热量从芯片传递到PCB的效率，直接决定了芯片的使用寿命。

• 机械韧性——显示器在运输、安装和日常操作中的耐用性。

• 可维护性模型——修复一个故障像素的成本是 3 美元还是 300 美元，以及是否可以在现场完成还是需要返厂维修。

LED封装技术的发展历程经历了四代：DIP（直插式封装，目前已基本被商业显示器淘汰）、SMD（当前主流技术）、COB（占主导地位的小间距技术），以及如今的Mini LED/MIP（新兴的高性能专用技术）。每一代技术都解决了前一代技术带来的特定问题。了解这一发展脉络，就能明白为什么每项技术至今仍占据着各自的市场地位。

SMD LED显示封装：业界公认的基础

表面贴装器件（SMD）十多年来一直是商用LED显示行业的支柱。它至今仍占据主导地位的原因在于：它针对其设计旨在解决的问题，提供了一种极其优化的解决方案。

SMD技术的工作原理

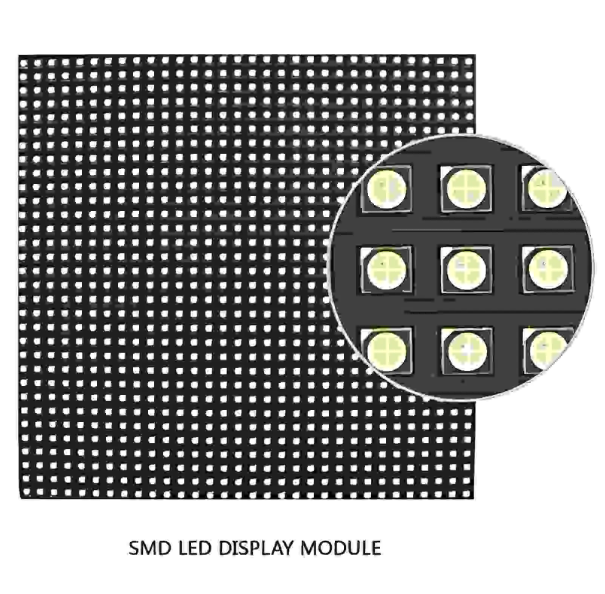

在SMD封装中，红色、绿色和蓝色LED芯片被分别封装在小型塑料外壳中——这些元件在显示面板上呈现为清晰可见的“珠状”结构。这些预封装的元件随后通过自动化SMT（表面贴装技术）贴片机放置在PCB表面，并通过回流焊永久粘合。

这套多步骤流程——灯具封装→SMT贴片→回流焊→模块组装——已经非常成熟，高度自动化，并由强大的全球供应链提供支持。这种成熟的供应链并非无关紧要：它直接转化为具有竞争力的价格、快速的交货周期，以及——对于大规模部署至关重要的——全球范围内的替换组件生态系统。

SMD在B2B买家中的优势

对于户外数字户外广告运营商而言，SMD的亮度上限至关重要。户外SMD配置通常可提供2000至5000尼特的亮度，而特殊配置的亮度可超过7000尼特——这对于克服高人流量城市环境中的阳光直射至关重要。IP65防护等级的密封设计经过多年实际部署的测试和改进，适用于从新加坡潮湿气候到沙特阿拉伯沙漠酷热等各种环境。

对于活动策划和租赁公司而言，现场维修能力至关重要。例如，如果晚上11点活动进行到一半时显示面板发生故障，技术人员能否在现场更换单个SMD灯珠，而无需将整个模块寄回工厂，就决定了是仅仅造成一些小麻烦，还是导致客户关系破裂。SMD模块化、可更换组件的设计正是为了应对这种实际操作需求。

对于预算敏感的标准安装方案，SMD成熟的制造工艺意味着较高的良率和可预测的成本。在像素间距为P2.0及以上的应用中，SMD仍然是合理的首选方案。

SMD何时达到其物理极限

正是这种封装结构使得SMD元件可靠且易于维修，但也对物理上可实现的尺寸设定了严格的上限。每个SMD元件都有最小尺寸限制——塑料外壳、焊点以及焊珠之间的间距。当尺寸低于P1.2左右时，这些限制就成了根本性的障碍。你不能简单地“缩小SMD尺寸”而不牺牲良率和结构完整性。

此外，由于SMD技术采用点光源阵列——即由彼此之间存在物理间隙的离散发光点组成的阵列——近距离观看者会感知到像素间的可见分离。在P2.5 SMD显示屏上，2米观看距离下，这不成问题。但在公司会议室里，高管们距离P1.5显示屏仅1.5米时，这就成了一个质量问题，任何内容校准都无法解决。

COB LED显示屏封装：改变图像质量格局的架构

COB（芯片封装）采用了一种截然不同的结构方法。它并非将单个LED芯片预先封装成分立元件，而是将多个裸露的RGB芯片直接键合到PCB基板上。然后，整个阵列被封装在一层连续无缝的环氧树脂保护层下。

其结果并非只是对SMD技术的渐进式改进，而是一种完全不同的显示表面类型。

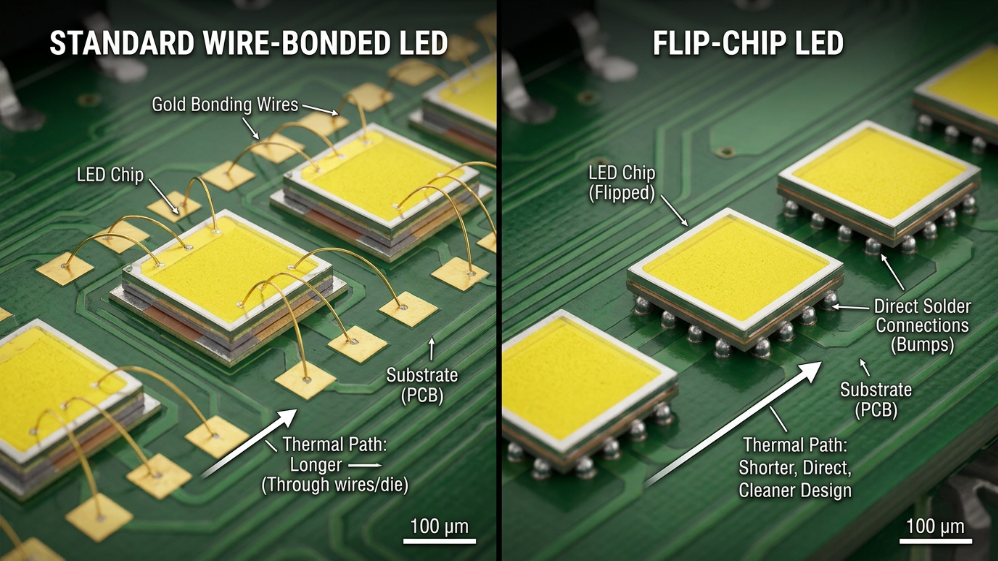

标准引线键合COB与倒装芯片COB：大多数买家忽略的区别

正是这种区别让大多数对比指南——坦白说，也让大多数销售洽谈——在B2B买家面前显得力不从心。目前市面上流通的COB技术主要分为两代，它们的性能也截然不同。

标准（引线键合）COB采用细金线或铜线将每个LED芯片连接到PCB电路板上。虽然它比SMD集成度更高，但这些引线会引入微机械应力点，并限制散热路径的长度。

倒装芯片COB完全省去了键合线。LED芯片被翻转过来，正面朝下直接连接到PCB的铜层上。这种架构上的改变意义重大：

特征	引线键合 COB	倒装芯片 COB
连接线焊点	展示	淘汰率（↓40%）
故障率与SMD	降低约30-40%	降低约50%
热路径长度	短的	超短（直接铜触点）
能源消耗	与SMD相比，中度降低	与标准差相比，最多可降低 40%。
像素间距下限	P0.9（稳定）	P0.4（可实现）
静电放电耐受性	高的	非常高
市场供应情况	主流	高端；快速扩张

当供应商向您报价“COB技术”时，务必询问具体是哪一代。答案会影响您评估的每一项性能指标。

COB视觉优势背后的制造工艺

COB的封装工艺将原本分散的点光源转化为连续的表面光源。环氧树脂层实现了整个模块的光​​学集成——来自相邻芯片的光线在离开表面之前相互融合。

对于B2B买家而言，这可以转化为三个具有商业意义的结果：

1. 近距离观看时看不到任何像素结构——困扰小间距 SMD 的“纱窗效应”完全消失了。

2. 由于您无需以倾斜角度观察​​单个点状发射器，因此可获得更宽广的有效视角和最小的颜色偏移。

3. 显著减少长时间观看时的眼部疲劳——这项功能在控制室和企业环境中非常重要，因为操作员每天要在显示器前花费 8 小时以上。

这并非审美偏好。在全天候运转的交通管理中心或金融交易大厅，屏幕引起的眼疲劳是影响工作场所健康和生产力的重要因素，会造成可衡量的商业成本。

COB的耐用性优势：数据支撑这一说法

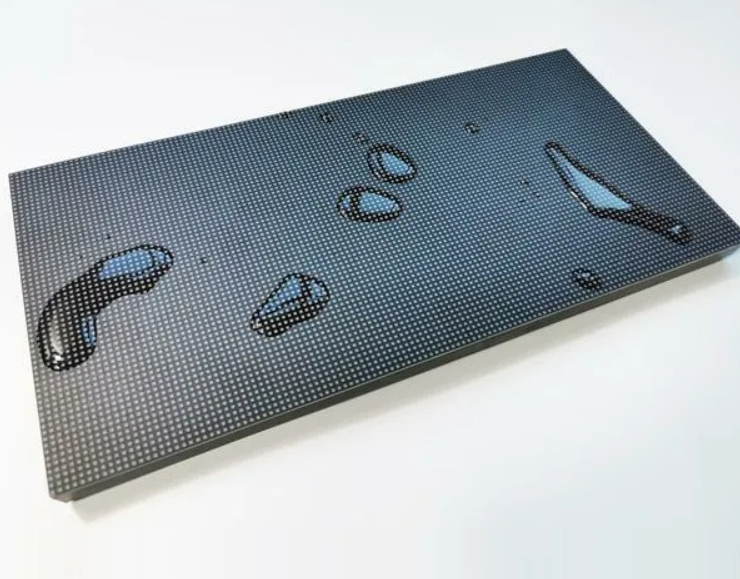

赋予COB光学特性的整体式环氧树脂封装层同时也起到结构加固的作用。与SMD（表面贴装器件）不同，SMD的每个灯珠都是一个暴露在外的独立元件，而COB的连续树脂层能够吸收整个模块表面的机械冲击。对领先的倒装芯片COB模块进行的独立压力测试表明，其抗压强度超过100kg/cm²——这意味着，从深圳到圣保罗安装现场的整个物流过程中，显示​​屏能够完好无损地不出现坏点，这并非夸大其词，而是切实可行的预期。

静电放电防护遵循同样的逻辑。在SMD显示器中，静电放电事件会选择性地损坏单个灯珠——最终导致出现零星的暗像素，虽然单个像素的更换成本很低，但大规模安装后维护成本却很高。COB的封装结构可以将静电能分散并耗散在整个模块中，而不是集中在易损的芯片-导线连接处。

实际上，在类似的室内小间距应用中，COB 的年像素故障率约为 0.5%，而 SMD 的年像素故障率则为 1.5% 至 3%。对于一个每天运行 16 小时、包含 200 块面板的控制室系统而言，这种差异并非理论上的——它直接关系到维护计划、人工预算和停机风险模型。

迷你LED显示屏封装：适用于严苛环境的精密光学工程

在B2B显示领域， Mini LED占据着一个独特且常被误解的地位。这种误解源于术语：“Mini LED”指的是一种芯片尺寸类别（100-300微米），而非一种封装方式。在消费市场，Mini LED几乎总是指LCD面板中的背光技术。而在直视型商用显示器中，Mini LED芯片被集成到先进的封装架构中——最常见的是基于COB的封装——以突破传统SMD的限制，提升像素密度和光学性能。

对于B2B买家而言，真正具有商业意义的问题并非“Mini LED与COB”这两种竞争类别，而是：您的项目是否需要Mini LED芯片架构所能实现的特定光学性能，以及您的预算和运营模式能否支撑其总成本结构？

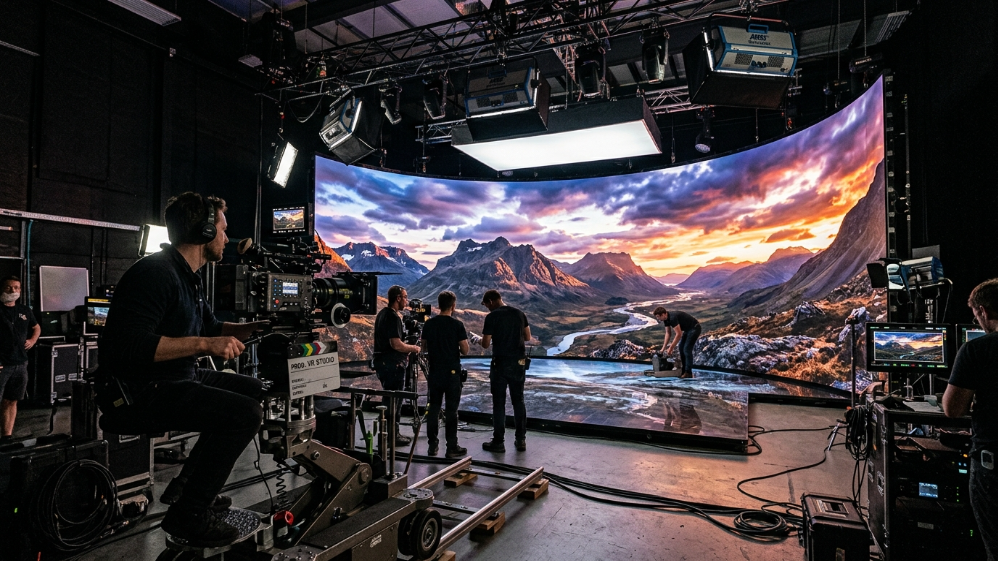

对于某些特定但至关重要的应用场景，答案是肯定的。例如，广播演播室在进行同步摄像机拍摄时，需要显示屏几乎不产生摩尔纹干扰，且黑电平亮度接近于零——Mini LED 的局部调光区域架构能够实现百万比一的对比度，直接满足了这一需求。在XR 虚拟制作舞台中，LED 的亮度必须实时匹配摄像机传感器的动态范围，而目前技术成熟度尚无其他可行的替代方案。在高端医疗成像环境中，即使是细微的暗色调偏差也可能影响临床决策，因此 Mini LED 的溢价也物有所值。

对于这些特殊应用之外的所有应用，Mini LED 的复杂性——光学薄膜堆叠要求（扩散膜、棱镜膜、反射偏振器）、驱动 IC 区域映射算法以及由此产生的校准开销——引入了大多数 B2B 安装不需要也无法有效管理的成本和维护变量。

六维全面对比：COB vs SMD vs Mini LED

此表旨在作为采购参考文件。请与您的技术团队和采购委员会分享——表中的维度与大多数企业询价框架中的评估标准直接对应。

评估维度	表面贴装药	COB（倒装芯片）	迷你LED
单位成本（每平方米，1.5比索）	低（1.0倍）	中等（1.15–1.25倍）	高（1.6–2.2倍）
像素间距范围	P1.2–P10+	P0.4–P2.0	P0.7–P1.5
峰值亮度	2,000–7,000 尼特	800–1,500 尼特	1,000–2,500 尼特
对比度	3,000:1–5,000:1	5,000:1–10,000:1	高达 1,000,000:1
年故障率	1.5%–3%	约0.5%	约0.8%–1.2%
可修复性	现场单LED	模块更换	模块更换
静电放电/冲击耐受性	缓和	非常高	高的
视角一致性	好的	出色的	出色的
眼疲劳	缓和	低的	低的
5年维护指数	1.0倍	0.3–0.5×	0.7–1.0×
户外可行性	✅ 首选	⚠️ 有限	⚠️ 仅限新兴市场
未来路线图	接近极限	强（微型LED路径）	强大的（原生架构）
理想的B2B应用	数字户外广告、租赁、零售	控制室、会议室	广播、XR、电影

表格中有一个数字值得特别关注：五年维护成本指数。根据高流量零售环境中已记录的商业部署数据，COB（封装式背光）装置在五年运行期内，与SMD（表面贴装式背光）装置相比，维护成本最多可降低73%。其原理很简单——故障次数减少，加上COB固有的防碰撞结构，从而降低了零部件消耗和技术人员出勤频率。对于任何签订服务合同或拥有内部AV维护团队的安装项目，在最终审批前，都应该将此数据纳入财务模型。

包装决策框架：B2B买家的实用指南

只有将技术规格与实际应用场景相结合，才能真正发挥作用。以下是三种包装技术与当前市场中最活跃的B2B买家画像的匹配情况：

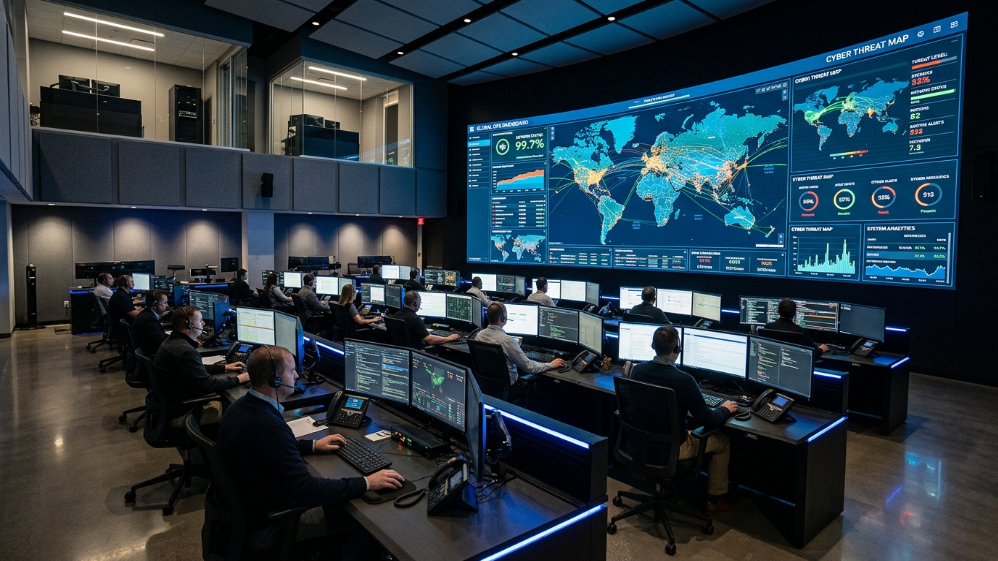

• 系统集成商（固定安装）：对于室内环境中 P1.5 或以下规格的项目——例如控制室、数据可视化中心、指挥中心、高管简报室——倒装芯片 COB 封装是技术上可靠的默认选择。在此间距范围内，其平均故障间隔时间 (MTBF) 优势和表面光源质量毋庸置疑。对于 P2.0 以上的室外固定安装，具有 IP65 认证的 SMD 封装仍然是合理的选择。

• 户外数字广告网络运营商：户外数字广告的经济效益取决于正常运行时间、亮度和规模化生产时的每平方米成本。在标准配置中，SMD在这三方面都表现出色。但也有例外：在P2.0或以下的高端市中心数字户外广告安装中，图像质量是品牌差异化的关键因素——随着小间距户外COB模块的普及，COB正开始渗透到这一细分市场。

• 活动和租赁公司：现场可维修性并非可有可无，而是业务连续性的必要条件。SMD 能够在现场更换单个故障灯珠，无需除电烙铁和稳定双手之外的任何工具，这对于现场活动运营而言是无可替代的。评估 COB 的租赁公司应将专用备用模块库存（通常占面板总数的 5% 至 8%）纳入其资本规划。

• 广播和XR制作：采用HDR优化处理的Mini LED或倒装芯片COB。由于面向摄像机的LED灯对对比度和黑阶均匀性的要求，SMD并非该领域的首选方案。

B2B买家最常问的5个问题——直接解答

Q1：与SMD相比，COB LED显示屏是否值得更高的前期成本？

对于室内应用，在像素间距为 P1.5 及以下的情况下：答案是肯定的，而且一直如此。10-20% 的单位成本溢价通常可在 18-30 个月内通过降低维护支出和技术人员派遣成本来收回。具体到 P1.2 时，随着产量的扩大，COB 的价格已经与同等 SMD 产品持平，在某些配置下甚至低于后者。即使不考虑总拥有成本 (TCO)，在小间距应用中，溢价优势也正在减弱。

Q2：COB LED显示屏可以像SMD一样进行现场维修吗？

并非传统意义上的更换。COB 的单片封装意味着无法在现场单独更换芯片——修复单个像素所需的热量可能会导致周围树脂表面出现可见的热变形。COB 故障的应对措施是模块级更换。因此，对于大型安装项目而言，预先部署备用模块至关重要。建议为关键任务部署预留约占面板总数 3% 至 5% 的现场备用模块。

Q3：什么是“倒装芯片 COB”，我应该在询价单中明确说明吗？

倒装芯片COB通过将LED芯片反转并直接连接到PCB铜层，省去了键合线。其实际效果是：焊点数量减少约40%，故障率相比标准引线键合COB降低约50%，散热性能显著提升——从而降低工作温度并延长平均故障间隔时间（MTBF）。是的，对于任何小间距室内安装项目，您都应该在询价单（RFQ）中明确说明这一点。如果供应商无法确认其报价的COB代数，则应将其视为质量保证的信号。

Q4：Mini LED 与消费级 Mini LED 电视中使用的技术相同吗？

不——这种混淆会浪费B2B买家的时间，并损害他们在采购谈判中的信誉。消费级Mini LED电视使用Mini LED芯片作为LCD面板背后的背光，以改善局部调光效果。直视型商用LED显示器则使用Mini LED芯片作为主要光源，直接呈现在观看者眼前。它们的应用、性能和成本结构截然不同。在评估商用显示器方案时，务必确认“Mini LED”指的是直视型配置还是背光增强型LCD混合配置。

Q5：哪种封装技术最能适应未来Micro LED的过渡？

COB（特别是倒装芯片COB）在结构上与Micro LED的技术要求最为契合。两种架构都依赖于芯片与基板的直接键合、共阴极驱动兼容性以及集成封装。目前，已经扩大倒装芯片COB生产规模的制造商实际上正在构建Micro LED量产所需的制造基础设施。SMD的物理极限不太可能显著扩展到P0.9以下的领域。对于制定7-10年基础设施决策的买家而言，COB在Micro LED发展路径中的地位是一个合理的采购考量因素，而非供应商的宣传噱头。

专家评语

三种技术，三种不同的应用场景。对于任何户外亮度、现场可维护性或预算效率比近距离图像质量更重要的项目而言，SMD仍然是最合理的选择——这仍然涵盖了全球每年部署的绝大多数 LED 显示屏面积。COB技术已经跨越了拐点：在 P1.2 及以下价位，即使不考虑视觉质量优势，其总体拥有成本 (TCO) 计算也更具优势，而倒装芯片 COB 是值得追求的规格。只有当应用真正需要广播级 HDR 性能，并且您的运营团队能够应对其校准和维护的复杂性时，Mini LED才应该列入考虑范围。

能够做出正确决策的买家，未必是预算最充足的买家。他们会将资本支出与运营成本分开考虑，并向供应商提出七个问题，以确认规格表反映的是工程实际情况还是销售宣传。

参考：

Omdia – LED 视频显示屏市场追踪器

IEEE Xplore – 倒装芯片 COB 和 Mini LED 可靠性研究
